Я написал статью, которая, в принципе, является базовой для любого сетевика и, но тем не менее хочется затронуть тему выбора, видов сетевого кабеля и свои взгляды на построение сети (не важно: внутри квартиры или в офисе).
Я не определился с какого этапа начать и на какие логические части разбить материал, поэтому все будет немного сумбурно.
Итак, уже давно мы перешагнули стомегабитные сети и с этим нужно смириться. Даже в 15-летней материнской плате, скорее всего, гигабитная встроенная сетевая карта. Даже несмотря на то, что интернет-провайдер не дает вам скорость выше 100 мегабит. И если у вас в рамках одного помещения более 3х сетевых устройств, с возможностью физического подключения кабеля, я рекомендую прокладывать сети современного требования 1 или даже 10 гигабитных скоростей. Это же касается и при выборе роутера/свитча. Эпоха 2.4Гц wifi и 100Мбит/с портов уходит в прошлое и на рынке уже давно доступны, как по цене, так и по разнообразию, сетевое оборудование с высокоскоростным подключением внутри сети. Как wifi с двудиапазонной возможностью, позволяющей получить по воздуху скорость 1200 Мегабит в секунду, так и с гигабитными сетевым портами для локальной и глобальной сети. Зачем это нужно? Ну во-первых локальная сеть всегда должна закладываться на долгие годы, а технологии, еще раз, развиваются постоянно. Во-вторых, задач по скоростной передачи данных даже внутри сети может быть много - от видео и фото с компьютера на медиа-приставку, до iptv и передачи файлов внутри семьи или коллег. Про, непосредственно, сетевое оборудование я писал в своей статье "как я до Mikrotik дошел", замечу, что я у себя использую роутер и гигабитный свитч даже внутри квартиры, стараясь подсоединить по кабелю то, что требует стабильное соединение. Справедливости ради замечу, что свой ПК планирую когда-нибудь подключить к Гигабитному wifi + bluetooth адаптеру Pci-e. В целом радует тот факт, что некоторые роутеры позволяют по wi-fi получить скорость выше, чем по кабелю.
Я немного пересмотрел свои старые взгляды и считаю, что оптимальный вариант прокладки кабеля и в целом построение сети - это с использованием сетевых розеток в комнатах. Во-первых, это позволит "внутреннюю" магистраль между розетками выполнить фиксировано и долгосрочно качественным кабелем "под ноль" не боясь случайно сделать его коротким или наоборот длинным и скрученным в комнате. Во-вторых, позволит патч-кордом соединять оборудование с розеткой любой длины без ущерба для кошелька и лишнего геморроя, если нужно будет перемещать "приемник" сигнала. В-третьих, позволяет комбинировать соединение, т.е. если вам нужен кабель - "подцепились" патч-кордом, если уже не нужен - просто "выткнули" из розетки. В-четвертых, сами патч-корды продают на любой вкус и цвет - от зеленых и плоских, до фиолетовых и Г-образных в коннекторе, в тоже время когда сам кабель внутри стены или кабель-канале больше надежный, чем эстетически красивый. Единственное, что в этом подходе я считаю, лучше не экономить и проложить\заложить максимальное количество розеток.

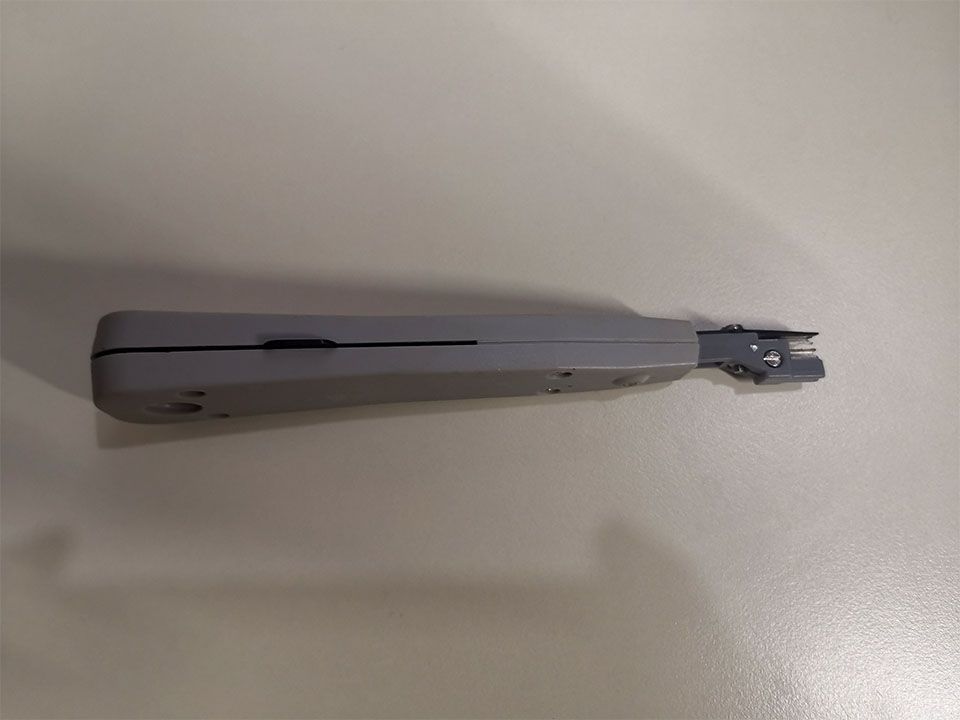

И да, обжимать розетки лучше специальным кремпером, а не "плоской" отверткой. Даже самый недорогой, как у меня - и отсечет лишнее, и ровно продавит кабель.
Стандарт обжима розеток обычно расписан производителем и если вы в коннекторе соблюдаете "бело\оранжевый, оранжевый, бело\зеленый, синий, бело\синий, зеленый, бело\коричневый, коричневый", то и на розетках ищите маркировку T568B или, по-простому, тип B.

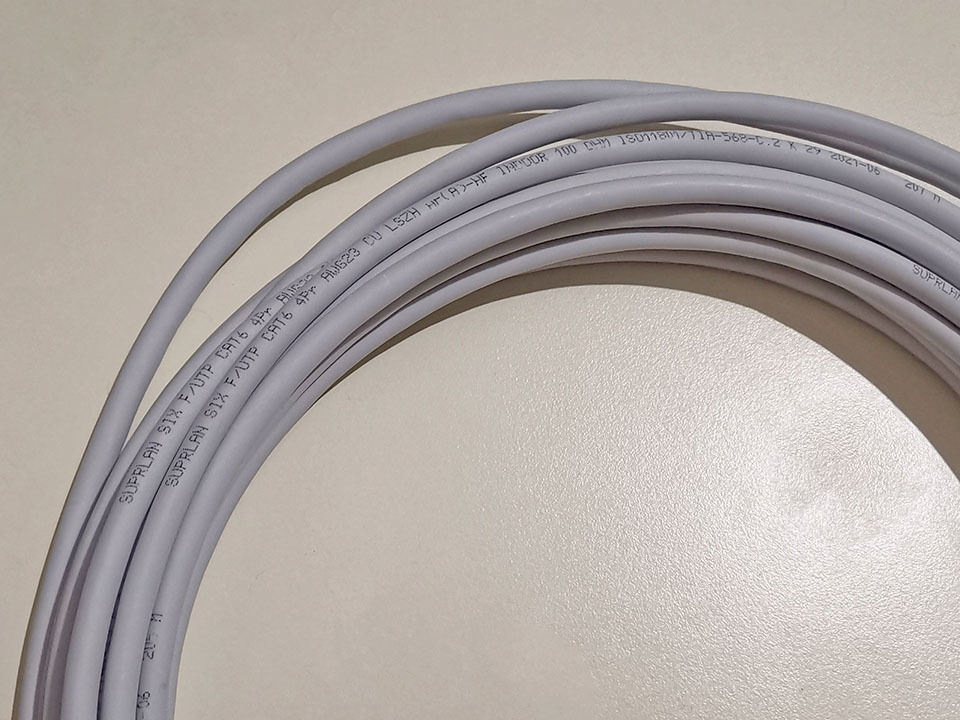

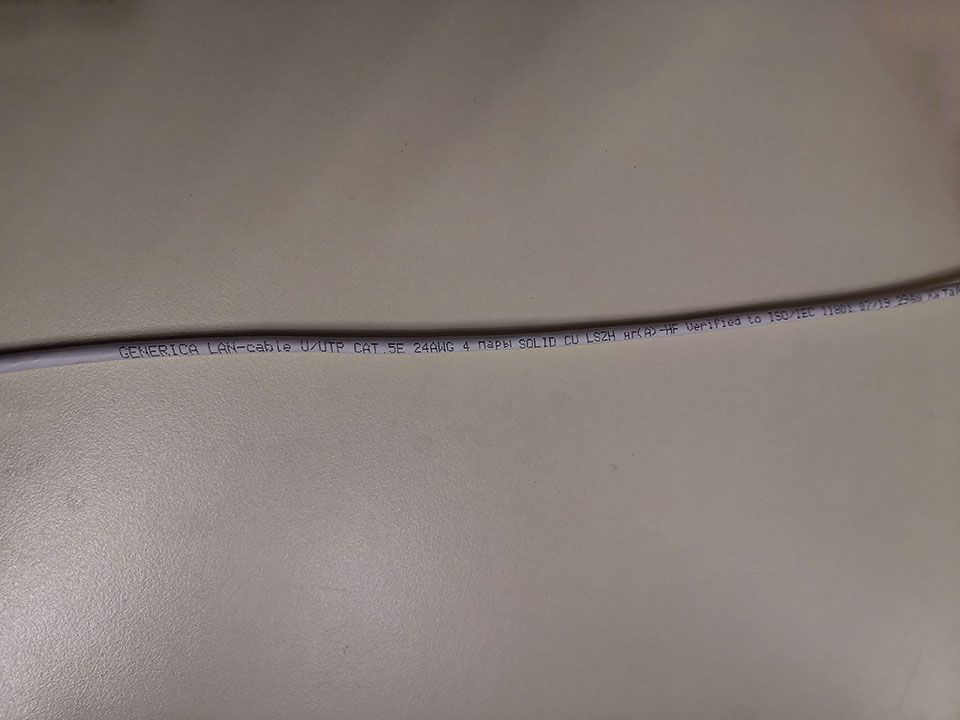

Теперь самое важное - про кабель. Когда вы определились с выбором и приобрели кабель имейте ввиду, что самая главная информация напечатана производителем на самом кабеле.
Тип кабеля, сплав проводника, длина. (кстати нанесенная длина на кабеле позволит обойтись без дальнометра или рулетки).
Как вы знаете, сетевой кабель называется - витая пара, или, по-английски - Twisted Pair, аббревиатура которой лежит в обозначении типа экранирования и конструкции сетевого кабеля. Как например UTP - буква U - Unshielded, означает, что в кабеле нет никакого экранирования. UTP кабель является одним из самых недорогих кабелей. Да, не могу не сказать очевидное, что в принципе витая пара названа витой потому, что внутри проводки попарно сплетены друг с другом, причем все пары имеют разный шаг этого кручения. Если вы нашли старый кабель с 2 парами - максимальная скорость будет до 100мегабит. Передача данных с использованием 4 пар - от 100 Мегабит и больше и уже зависит от типа кабеля.
UTP я уже указал - не экранированный, повседневный, дешевый, обычный кабель.
Кстати, на самом деле я сам часто путаюсь в обозначениях экранирования, поэтому мне было проще вначале запомнить расшифровку букв.
Еще раз, TP - Twisted Pair
U - Unscreened, нет экрана
S - Screened, есть внешний экран всех пар и это оплетка (что как бы в международной классификации и называется braid Screen)
F - Foil - Фольга, присутствие экранирования из фольги;
Далее сплошные сочетания, например - SF - есть и оплетка и фольга;
Один из популярных кабелей F/UTP, согласно нашему переводы аббревиатур, получается, что это витая пара, где все 4 пары защищены одним экраном-фольгой. При этом сами пары не защищены. Перед косой чертой идет внешняя защита, а далее защита пар. Например, S/FTP - внешний экран оплетка, каждая пара в фольге. Или U/FTP - внешней защиты нет, но каждая пара в фольге. Для высокогигабитных сетей (cat6 и выше) еще между парами есть дополнительный сердечник, разделяющий витые пары между собой.
Стоит также заметить и про тип внешней оболочки, который также нанесен маркировкой на кабеле. Обычно это PVC - поливинилохлорид, или ПВХ. Его плюсы, в первую очередь - это гибкость. В то время, как для уличной прокладки он не подойдет и обычно используется полиэтилен или полипропилен (PE или PP). Практически каждый кабель содержит в себе капроновую нить, иногда металлическую, лично у меня, когда я первый раз в своей жизни обжимал кабель, был логический вопрос - для чего? В основном она помогает снять оболочку не повредив ничего, кто-то ее использует для протягивания кабеля через канал или гофру, также нить защищает кабель от случайного "растяжения" и помогает при производстве кабеля у изготовителя. Для уличного кабеля может присутствовать дополнительный трос (который, в моей практике, удалось откусить только болторезом, сломав свой любимый обжимник).
Далее, на кабеле также нанесен AWG - проще говоря это сечение жилы в американском стандарте. Чем значение больше (22,23,24), тем тоньше сечение.
Сами жилы могут быть: Медные (Cu) - считающиеся самыми надежными, но и дорогими, Омедненный алюминий (CCA) - по сути алюминий в медной оболочке, цель которого улучшить простой Al кабель, при этом не сильно подняв стоимость изготовления (один из самых популярных доступных кабелей) и Алюминиевые (Al) - самый недорогой типа кабеля с множеством недостатков (от максимальной длины, до окисления).
Я рекомендую Cu для основного соединения внутри здания (розетка-розетка, свитч-розетка), а от розетки до потребителя уже CCA. Также Cu необходим при PoE. Более того, медные менее хрупкие, как алюминиевые при монтаже.
Теперь про категории.
Самая популярная и на слуху категория - 5e. она же 100BASE-T. Поддержка скорость до 1 Гигабита. Не путайте с просто cat5 (100BASE-TX) - она до 100 мегабит и больше нужна для АТС. (И да, не забывайте, что это максимальная скорость при идеальный условиях). Забудьте и гоните от себя мысли про 2 обжатые пары для локальной сети (разделения 8 жильного на два по 4 жилы). Эра "подключено 100мегабит" уже прошла. Всегда прокладывайте гигабитные сети. К слову, BASE-T означает Baseband signaling - Twisted Pair - один сигнал передается по одной линии витой пары на определенной частоте (У 5 категории 100МГц) У каждой категории своя частота. И еще, к слову, BASE-F - означает уже оптоволокно. К сожалению, эта статья не затронет оптические сети, т.к. на практике я с ними сталкивался только в вариации "воткнуть обжатый в конвертер".
Категория 6, cat.6, cat.6a - 1000BASE-T/10GBASE-T, высокоскоростное подключение от 1гигбита (6) до 10 гигабит (6a) (Fast Ethernet Gigabit Ethernet). Кабель должен быть экранирован. Частота 250МГц (cat6) или 500МГц (cat6a)
Категория 7, cat.7, cat.7a - 10GBASE-T, 40GbE/100GbE высокоскоростное подключение от 10 гигабит (50 метров) до 100 гигабит (15 метров). Кабель должен быть экранирован как внешне, так и каждая пара. Частота 600 или 1200 МГц
Категория 8 - 40GBASE-T - высокоскоростное и высокочастотное соединение, позволяющее получить скорость от 25 гигабит
Кабели категории 6 также содержат также дополнительный сердечник между парами. Будьте аккуратны при монтаже.
Я лично стараюсь прокладывать именно 6 категорию, тем более, что цена таких кабелей стала уже доступна.

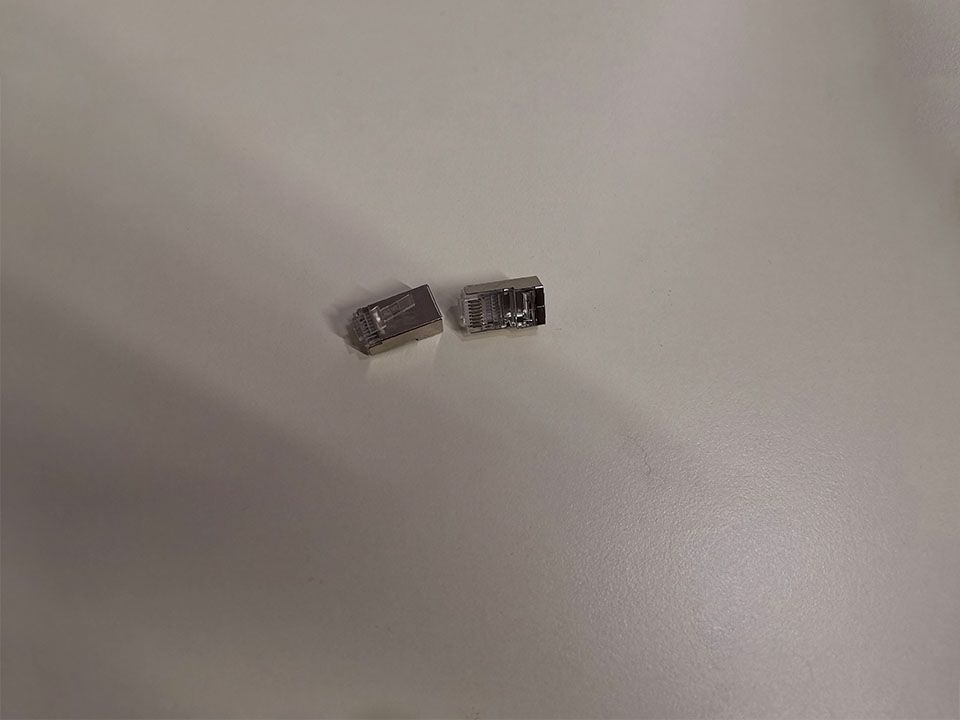

Теперь про обжим коннекторов. Порядок цветов я уже описал ранее, важно другое - коннекторы. Если у вас кабель фольгированным экраном, то коннекторы можно купить с металлической оболочкой.
У меня их небольшая россыпь и я всегда стараюсь только их и покупать даже если кабель без экрана.
НО кабели 6 категории чуть-чуть толще по жиле AWG и потому коннекторы, как и розетки, старайтесь брать именно под эту категорию. Т.к. есть риск, что в коннекторы стандартные и дешевые под 5 категорию жилы просто не влезут. Да это важно, как и наоборот. если вы категорию 5 будете обжимать в коннекторах для 6\7, то есть риск, что жилы будут "болтаться" и не пробьет их контактная пластина.

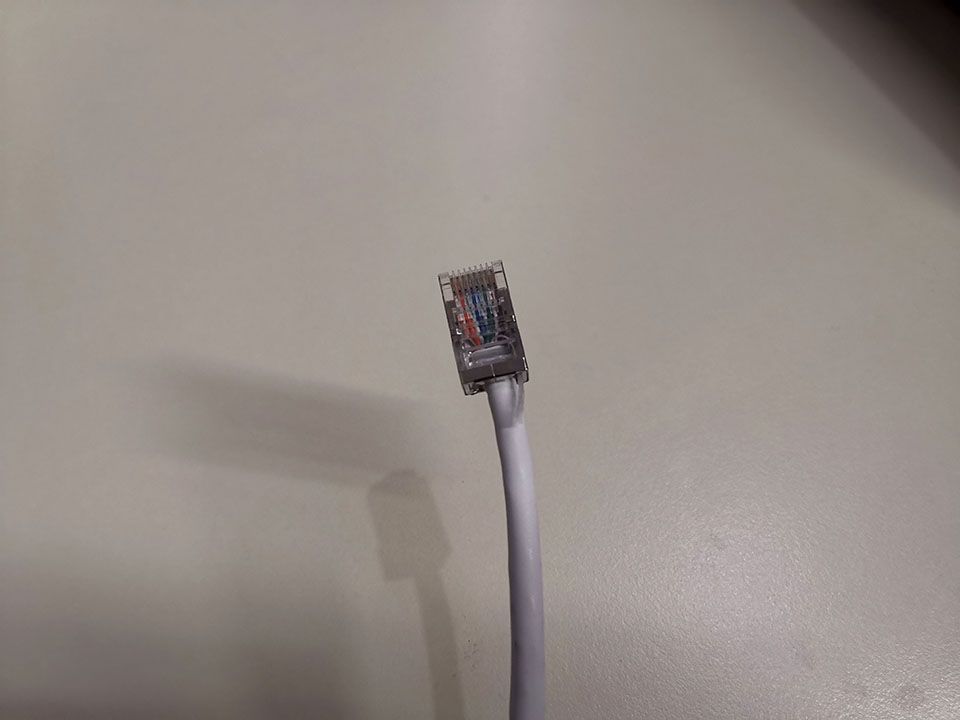

Также у меня всегда слезы, дрожь и пот - когда я вижу обжатые коннекторы таким образом, когда жилы торчат из самой "вилки". НЕНАДОТАК внешняя оболочка также заходит в коннектор (обычно она прижимается лапкой коннектора кримпером). Хорошо обжатый кабель также должен и выглядеть эстетически приятным, и быть качественным хотя бы с минимальной защитой от выдергивания или перекусывания жил.

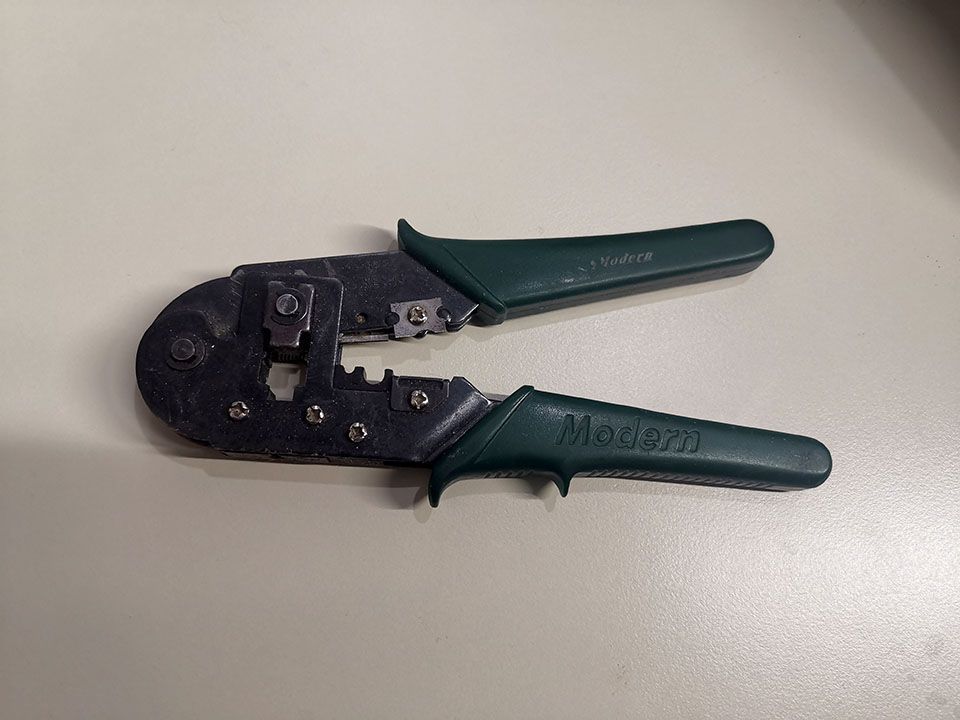

Сам обжимной инструмент, кримпер. Для розеток свой, для коннекторов свой. Никаких отверточек, ножей и так далее. Более того, у каждого должен быть свой, родной, незаменимый. Например, вот фото моего, когда-то доставшегося в подарок (с отломанным от троса куском), с которым я больше 10 лет и какие у меня еще не были в руках, почему-то с этим я всегда безошибочно обжимал. Однако же на рынке очень много современных, продуманных и надежных обжимок на любой вкус.

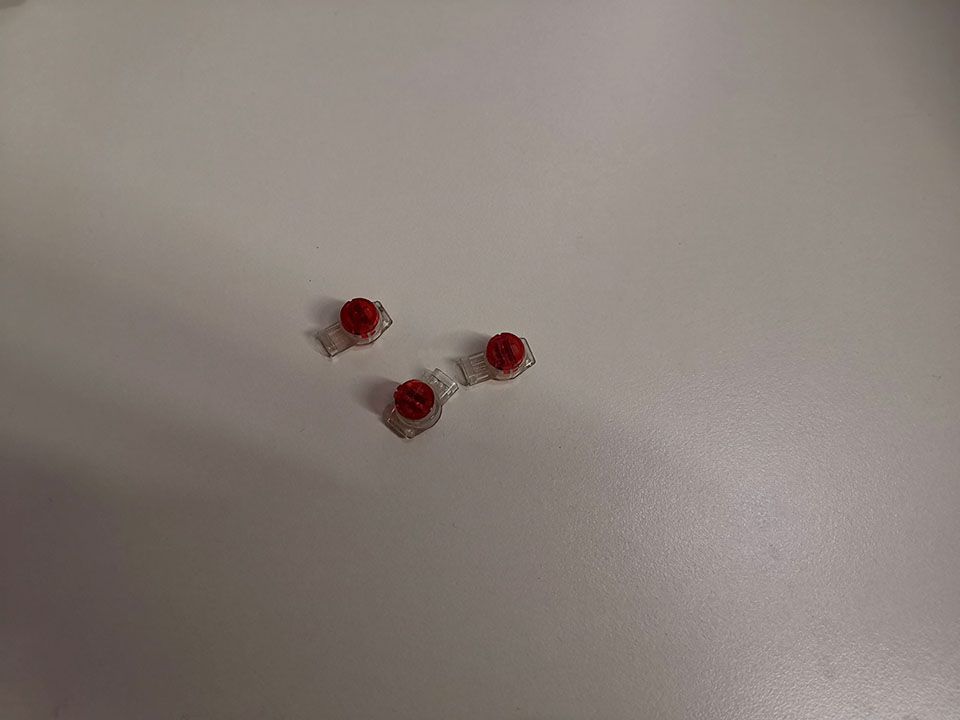

И еще. Никаких скруток! Если у вас повредился кабель, используйте или специальные соединительные "бочонки" (проходной адаптер) или специальные "улитки".

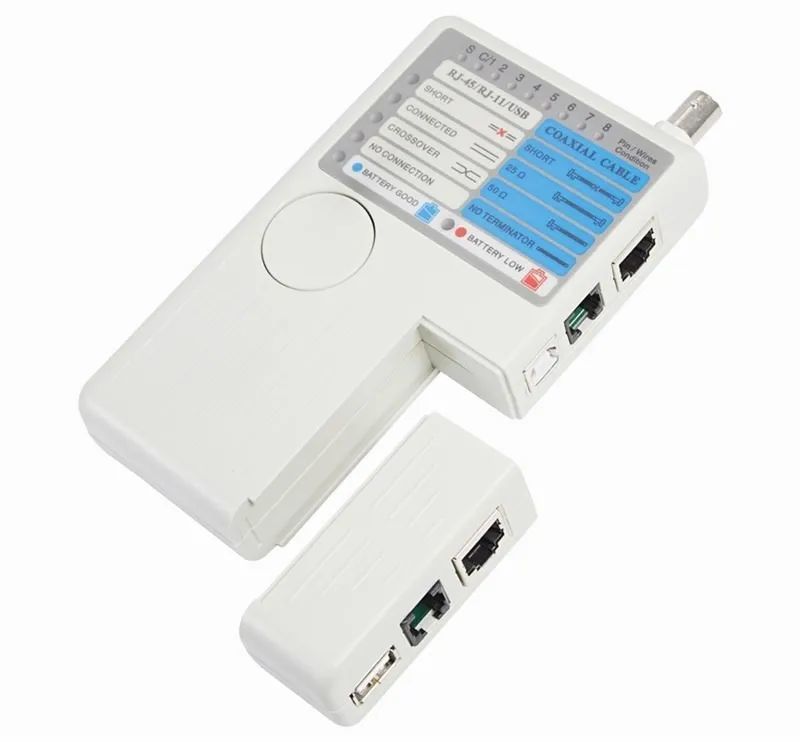

Тестер сетевого кабеля. Также на сегодня можно найти на любой вкус от дешевых и надежных, исторических с бородатых годов, до современных с экраном и меню пинга\длины и т.д. Noyafa или Fluke. На любой кошелек. Единственное, что старайтесь брать те тестеры, которые не требуют "наблюдателя" по обоим концам кабеля. Как например этот легендище!!!! скоростной и по сути не требующий смотреть на "огоньки" с двух сторон.
фото из интернета, т.к. увы я свой про**ал и нет сейчас никакого
На али каких только нет, об этом я в следующий раз напишу.
При прокладке кабеля старайтесь не допускать перегибов, натяжений и не создавайте длинные пути, если не уверены в качестве кабеля. Кстати, по заводам-изготовителям я, увы, не подскажу. Не решусь.
Идеальная для меня схема домашней сети. Условный "центр", где стоит роутер, в него 1 кабель от провайдера и от него 1 кабель в гигабитный свитч, от которого уже патч-корды в розетки "пункта сбора" (ну или сразу напрямую в стену или кабель-канал, 6 категории кабели, которые идут до розеток в комнатах. Я лично рассматриваю так - жилая комната\спальня, 1 розетка телевизор, если будет тв-приставка то 2 (в первую очередь для IPTV или для 4K потокового HLS видео онлайн-кинотеатров), 1 розетка рабочее место (или 2, если у вас оно не одно). Кухня 1 розетка. Имейте ввиду, лучше сразу заложить несколько сетевых розеток, чем потом штробить заново или ставить дополнительный свитч, но уже в комнате. У меня лично так.
НО! это как бы мое видение и мое мнение, на протяжении всей статьи я мог и ошибаться, за что заранее прошу прощения. Беспроводные сети также растут и даже сейчас, как я писал вначале статьи, доступны по цене и 802.11AC, AX роутеры которые позволят вам получать скорость 10Гигабит по беспроводному соединению. Особенно, если 5Гц , если конкурентов на каналах рядом нет, бетонных стен нет и по сути все в одном помещении. Более того, как я уже тоже упоминал, я планирую себе на комп именно поставить такой приемник.
Подытоживая предисловием. Технологическое развитие не стоит на месте, сети эволюционируют, как и растет потоковая передача данных. Облачные хранения уже вошли давно в нашу жизнь, постепенно входит и различные сервисы коллективной работы или конференцсвязи. Фильмы на дисках mp4 уже давно перешли в 4K UHD видео, а провайдеры даже в небольших городах готовы предоставлять скорость до 250 мегабит. Растет качество, растут и объемы передачи данных и внутри сети. Причем не важно, на работе в офисе или дома в квартире. Заложив и построив локальную скоростную сеть сейчас, вы получите удовольствие от копирования и переноса данных в будущем. Уж поверьте (особенно, когда кто-то ждет, когда вы что-то скопируете для вечернего просмотра).
